鍛壓設備:500噸框架式液壓機

產品分類： 500噸液壓機

產品簡介：熱鍛成型液壓機也叫熱模鍛液壓機或者熱鐓機，山東威力重工按需定做各種噸位熱鍛液壓機。本機是為用戶設計、制造的框架式熱鍛成型液壓機，同時還適用于金屬板件的拉伸、彎曲、

訂購熱線：18306370978

產品詳情

山東威力重工500噸框架液壓機客戶生產實景拍攝

熱鍛成型液壓機也叫熱模鍛液壓機或者熱鐓機，山東威力重工按需定做各種噸位熱鍛液壓機。本機是為用戶設計、制造的框架式熱鍛成型液壓機，同時還適用于金屬板件的拉伸、彎曲、成型等工藝。機器允許工作環境溫度：5～40℃；動力電采用380V三相四線制，電壓波動范圍380V±10%。

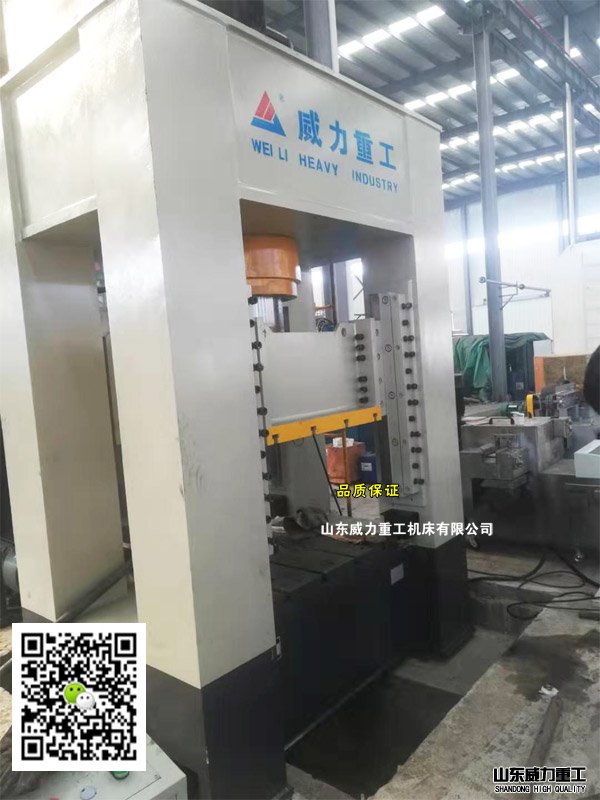

500噸框架式液壓機客戶現場完成安裝照片

圖示為泰安客戶500噸熱鍛框架式液壓機使用現場!歡迎廣大客戶來我公司參觀、考察、和選購！

性能特點：

◎機身采用計算機優化設計，為全鋼板焊接框架式結構，精度保持性好。機器抗偏載能力強!

◎液壓控制采用插裝閥集成系統，工作可靠、流量大、內泄小、使用壽命長、系統高度集成，減少了連接管路與泄漏點。

◎采用按鈕集中控制，具有調整、手動和半自動（定程單次和定壓單次）三種操作方式。

◎四角八面導軌，導向精度高，抗偏載能力強，并采用集中潤滑。

◎滑塊運動速度快，工作效率高。

◎滑塊工作壓力、空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整。

500噸框架式液壓機技術參數：【可按客戶要求加工定制，如液壓機的臺面大小、行程長短、開口高低、工作壓力、運行速度、自動上下料、自動/半自動等。量身打造優質液壓機設備，滿足客戶生產工藝需求】

型號規格
項目			YW34-315	YW34-500	YW34-630	YW34-800	YW34-1000	YW34-1250	YW34-1600	YW34-2000	YW34-2500	YW34-3000	YW34-4000	YW34-5000	YW34-6000
公稱力		KN	3150	5000	6300	8000	10000	12500	16000	20000	25000	30000	40000	50000	60000
頂出力		KN	400	--	1000	1000	1000	2000	--	--	--	200	2000	2000	--
滑塊行程		mm	800	900	900	900	900	900	900	900	1200	2500	1800	2000	2000
頂出行程		mm	250	--	350	350	350	300	--	--	--	350	350	350	--
開口高度		mm	1200	1500	1500	1500	1500	1500	1800	1800	2500	3500	3400	3600	4000
滑塊速度	空程	mm/s	150	180	200	200	250	150	200	150	150	200	200	150	150
	工作	mm/s	8-15	8-16	8-16	8-19	8-20	8-20	8-16	8-16	5-12	5-10	6-15	5-12	6-12
	回程	mm/s	140	160	150	170	200	200	160	100	120	150	150	120	120
頂出速度	上升	mm/s	100	--	80	100	80	80	--	--	--	100	100	100	--
頂出速度	退回	mm/s	150	--	220	240	220	220	--	--	--	200	200	200	--
工作臺尺寸	左右	mm	1500	2200	1800	2200	2000	1800	2000	3000	2800	4000	4000	4000	5000
工作臺尺寸	前后	mm	1200	1500	1400	1500	1400	1600	1800	2200	2400	3000	3000	3000	4000
電動機功率		KW	22	45	46	70	91	125	128	180	160	150	356	350	400

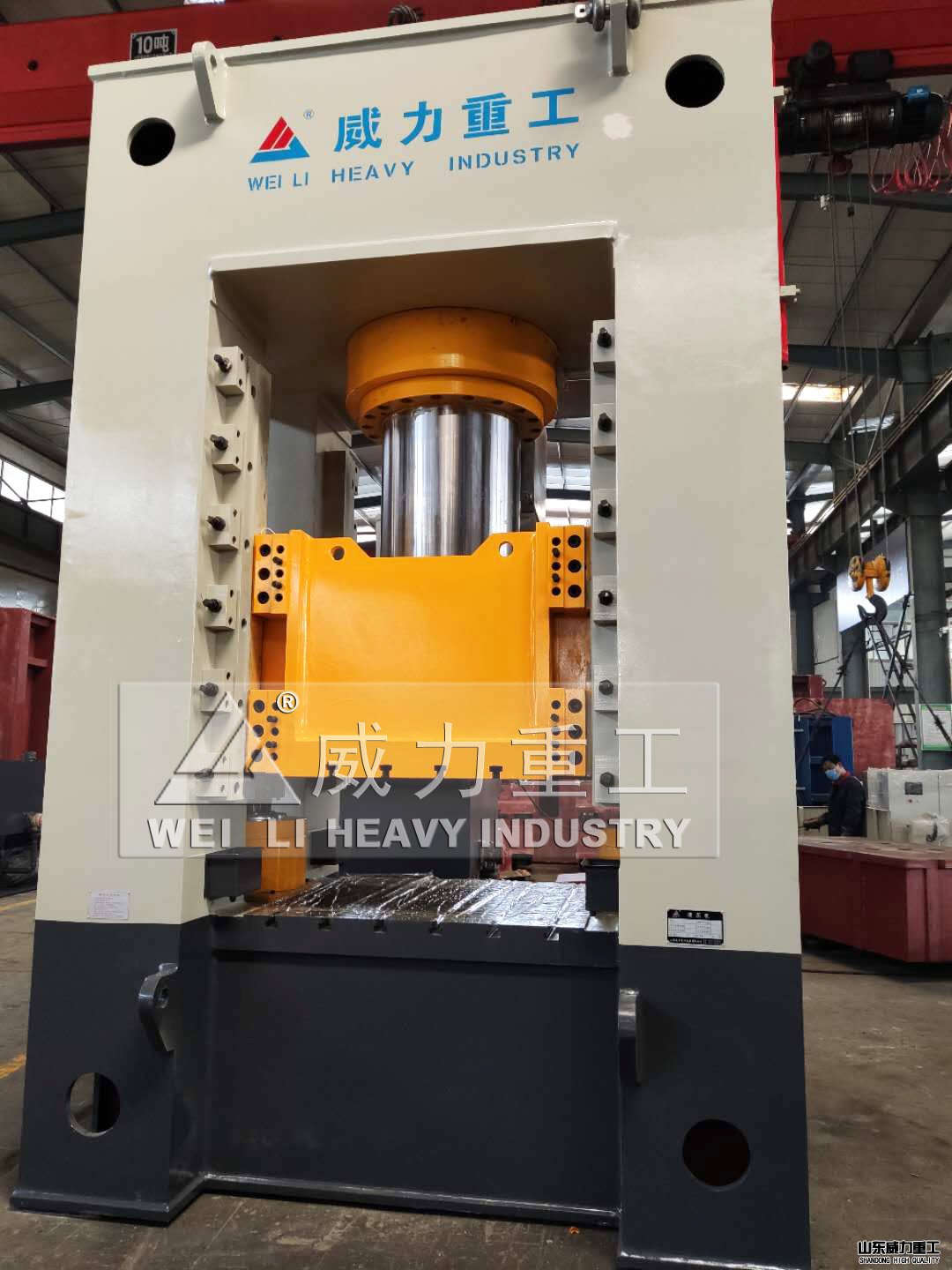

500噸框架式液壓機圖展示【好品質，看的見】

※主機
主要由機身、滑塊、附加工作臺、油缸等組成。其中機身整體框架；機身四周立柱上布置了四角八面導軌作為滑塊的導向，導軌導向面積大，抗偏載能力強，精度保持性好；主工作油缸均布在機身下橫梁內。整機的設計全部采用計算機優化設計，機床的強度高、剛度好，外形美觀。主要結構件均采用鋼板焊接結構，焊后經去應力處理；焊縫經打磨無焊渣和流疤現象；再經拋丸處理；主要結構件經五面體龍門加工中心、數控落地銑鏜床等先進設備進行精加工，保證了整體機身外觀平整美觀、精度高、剛性好。

1.1機身

機身下部裝有主油缸。

1.2滑塊

滑塊置于機身中間，其下平面與主油缸聯接。滑塊采用可調整體式四角八面導軌作為滑塊的導向，導軌導板采用耐磨材料，導向面積大、間隙小，抗偏載能力強，耐磨性能好，使用壽命長以及更換方便；調整精度高、剛性好，精度調整后保持性好。滑塊上平面設有T型槽。

1.4各部油缸

主缸為獨缸結構，此結構可以使上橫梁和滑塊的受力均勻、變形小，滑塊運行時更加平穩。可適應各種形狀零件的加工。主缸缸體通過法蘭與上橫梁連接，活（柱）塞桿與滑塊連接。

活（柱）塞桿采用45#鍛鋼，經退火處理后粗加工、精加工、精磨而成，精度高，耐磨性好；活（柱）塞桿表面中頻淬火處理。

主油缸主密封均采用進口材料密封元件，密封可靠，使用壽命長。

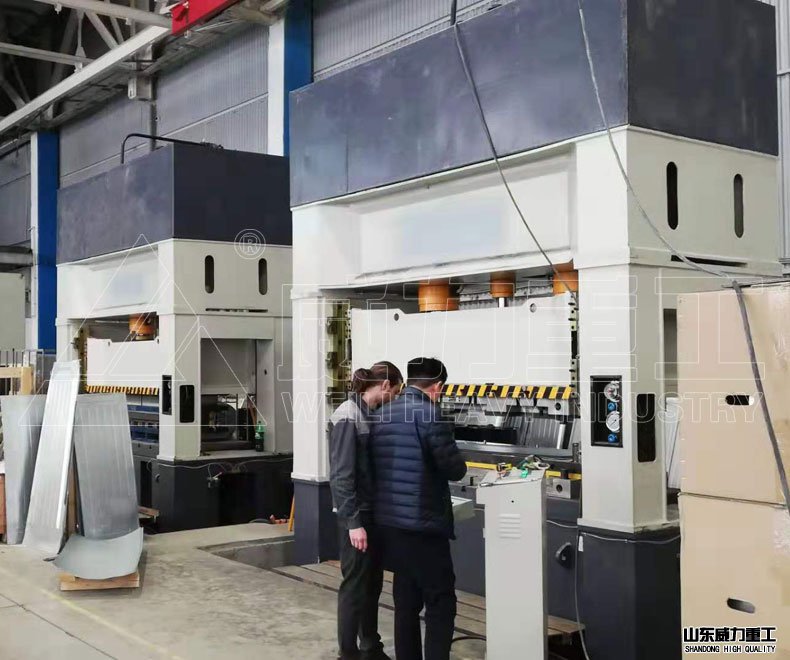

框架式液壓機遠銷海外

※液壓系統
1、液壓系統采用先進的插裝閥集成系統，油箱和液壓系統為下置式，放在主機右側邊，主機與系統之間采用高壓軟管連接。油泵電機組和液壓控制閥塊在油箱上有序排列。配有獨立的油液過濾裝置，并可實現油位的顯示，油溫的控制和濾油器堵塞顯示、報警。
2、液壓管路系統密封可靠，液壓系統低壓大通徑管道有柔性接頭隔震，通經20以上的管路連接方式優先采用法蘭連接，管路布置整齊，并采用抗震管夾和耐震壓力表，管路及油箱內部均進行良好的除銹保潔處理。

※框架式熱鍛壓力機工藝特點：

　　1、嚴謹的工藝設計，保證高的能源利用率；

　　2、低噪音、結構緊湊、杜絕滲漏；

　　3、主要的元件為國際知名品牌，安全穩定的系統回路；

　　4、動力強悍，適應高的工作頻率；

　　5、所有元件保證良好的互換性，保證機床高的開機率。

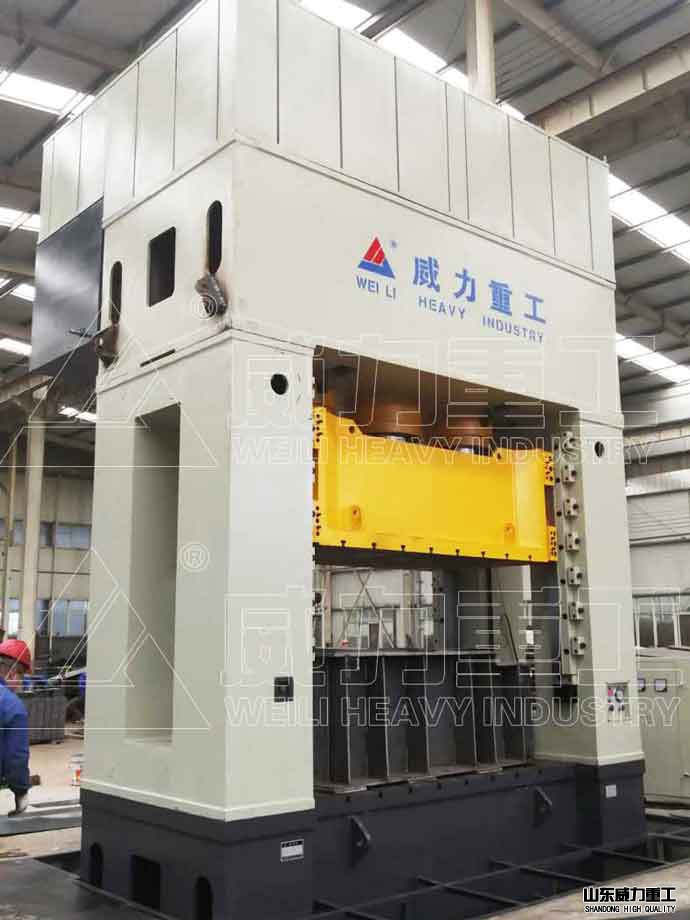

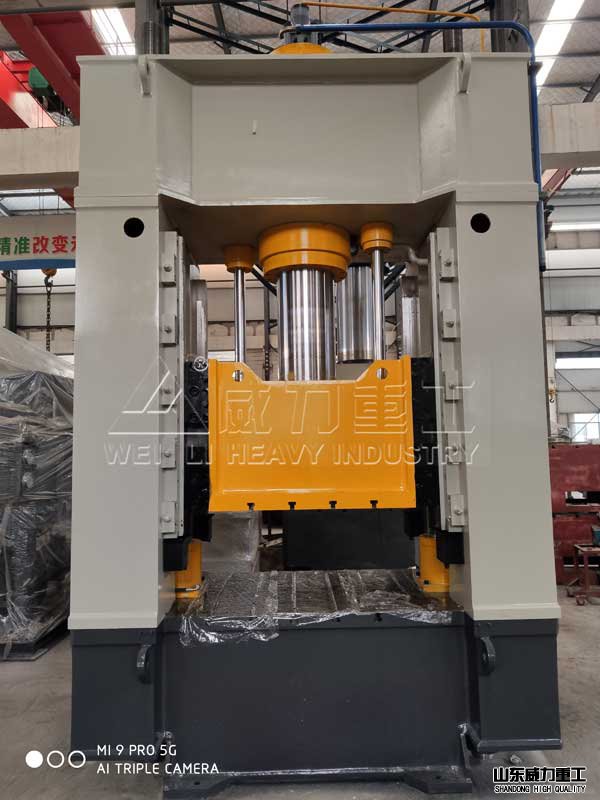

框架式液壓機圖片
